Антенна MiniWhip

Соберём китайскую версию известной антенны.

Наткнулся на алиэкспрессе на DIY набор КВ-антенны, которую давно хотел протестировать. Брал тут.

Антенна по сути представляет очень чувствительный усилитель, который собирает сигналы с небольшой полоски меди, расположенной на плате, и усилив отправляет в приёмник. Питание антенны производится через инжектор питания (Bias Tee) прямо по коаксиальному кабелю. Инжектор поставляется на отдельной плате.

Антенна работает только на приём!

Ожидать чуда тут не надо, если сигнал на плату не поступает, то и усиливать будет нечего. Поэтому этой антенне самое место на крыше дома, или хотя бы необходимо подключить к плате длинный провод и заземление.

Пришла посылка вот в такой комплектации:

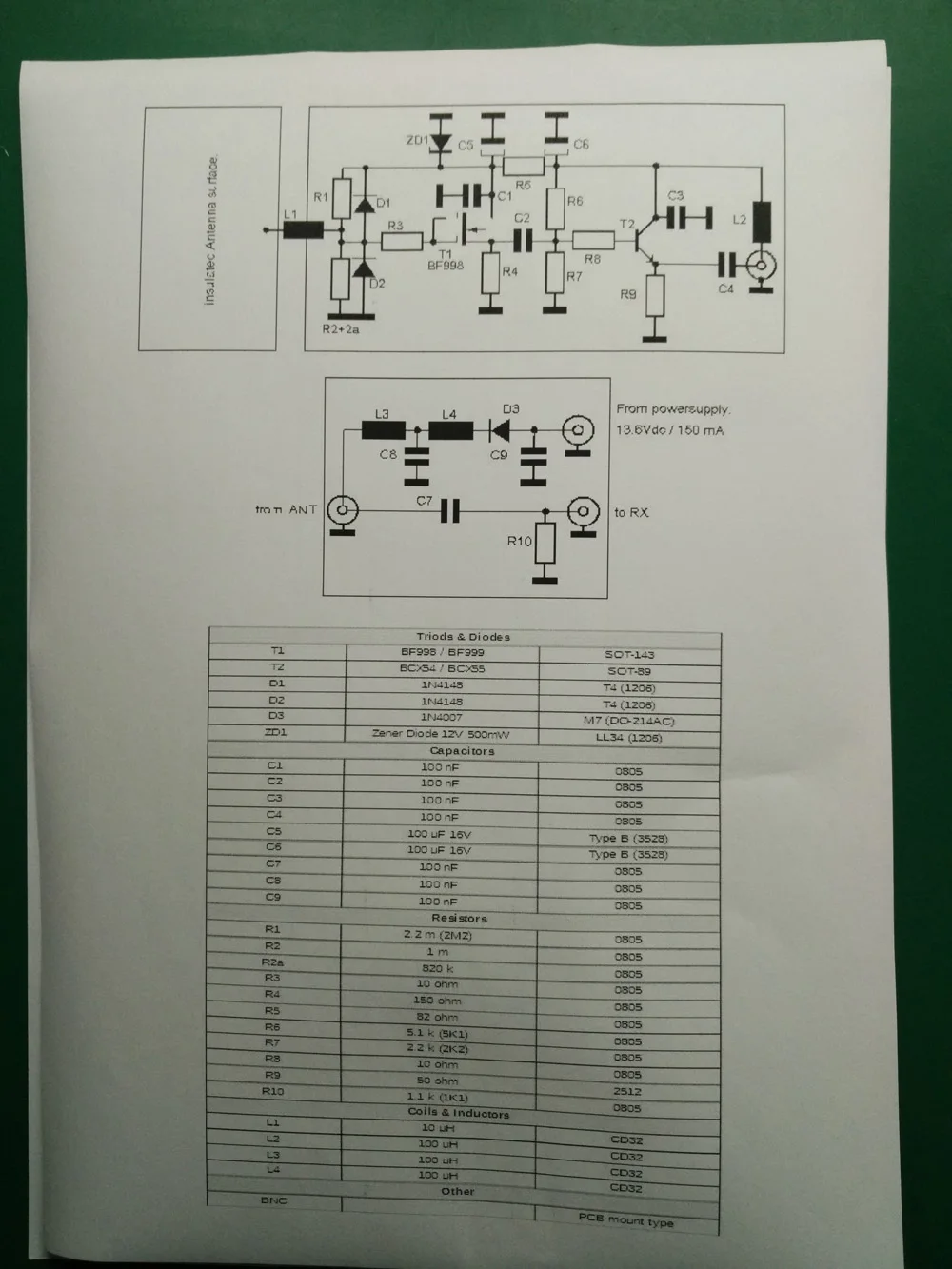

Сама схемотехника тоже достаточно простая:

O1CN01YBVgMo1WkoCMxtKvQ_!!272422827

В собранном виде смотрится примерно так:

Всё это дело я укомплектовал в сантехническую трубу, и небольшой корпус для инжектора питания.

С помощью NanoVNA проанализировал характеристики инжектора питания, он хорошо работает на диапазоне КВ, а «выше» ему и не надо.

Плюс антенны — это то, что можно использовать даже дешевые китайские коаксиальные кабели, всё усиление происходит в антенне, и затухание кабеля не играет никакой роли.

Ну и напоследок, протестировал антенну высунув из окна балкона (повторюсь, антенну надо выносить на улицу и хорошо бы подключать к ней провод, для большей площади приёма сигнала).

Диапазон 14мгц (снизу полноценная антенна, для сравнения). Все сигналы принимаются, например телеграф в начале диапазона. Но сила сигналов заметно ниже.

Диапазон 7мгц, тут уже заметно влияние того, что для НЧ бендов нужна «длинная» антенна.

Выводы простые: антенне нужен простор, любой ))) Но эта компактная антенна идеальна для начинающего наблюдателя, походов и радио-сканера. Она широкополосна, бюджетна, и не требует дорогого кабеля.
